LKGB耐熱電線

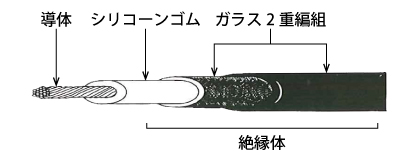

形狀

	芯線材質：	スズメッキ軟銅線
	被覆構成：	シリコーンゴム ガラス2重編組
	安全使用溫度：	180℃

標準仕様

導體構成			絶縁體厚さ (mm)	編組厚さ (mm)	標準仕上外徑(約) (mm)	商品コード
斷面積 (mm2)	本數/素線徑 (mm)	外徑 (mm)				100m巻	切売
0.75	30/0.18	1.1	1.1	0.5	4.3	LKGB075	LKGB075C
1.25	50/0.18	1.5			4.7	LKGB125	LKGB125C
2.0	37/0.26	1.8			5.0	LKGB020	LKGB020C
3.5	45/0.32	2.5			5.7	LKGB035	LKGB035C
5.5	35/0.45	3.1			6.3	LKGB055	LKGB055C
8.0	50/0.45	3.7			6.9	LKGB080	LKGB080C
14.0	88/0.45	4.9	1.1	0.6	8.3	※LKGBX(受注生産品)
22.0	7/20/0.45	7.0	1.4		11.0
30.0	7/27/0.45	8.1			12.1
38.0	7/37/0.45	9.1			13.1

參考特性

	導體構成			絶縁體厚さ(mm)	編組厚さ(mm)	標準仕上外徑(約) (mm)	導體抵抗（20℃標準） Ω/Km	絶縁抵抗（20℃最小） MΩ?Km	試験電圧(AC) V/min	許容電流(A)
	斷面積(mm2)	本數/素線徑(mm)	外徑(mm)
GG線	0.5	20/0.18	0.9	0.3	0.2	1.9	38.6	100	1500	●	4
	0.75	30/0.18	1.1	0.4	0.2	2.4	25.8	100	1500	●	8
	1.25	50/0.18	1.5	0.4	0.2	2.7	15.5	100	1500	●	11
	2.0	37/0.26	1.8	0.5	0.2	3.2	9.91	100	1500	●	14
	3.5	45/0.32	2.5	0.6	0.25	4.2	5.38	100	1500	●	21
	5.5	35/0.45	3.1	0.6	0.25	4.8	3.46	90	1500	●	28
GG線2芯	0.75	30/0.18	1.1	0.4	0.25	3.1×4.9	25.8	100	1500	●	5
	1.25	50/0.18	1.5	0.4	0.25	3.5×5.8	15.5	100	1500	●	7
	2.0	37/0.26	1.8	0.5	0.3	4.3×7.0	9.91	100	1500	●	9
LKGB線	0.75	30/0.18	1.1	1.1	0.5	4.3	25.8	100	1500	●	8
	1.25	50/0.18	1.5	1.1	0.5	4.7	15.5	100	1500	●	11
	2.0	37/0.26	1.8	1.1	0.5	5.0	9.91	100	1500	●	14
	3.5	45/0.32	2.5	1.1	0.5	5.7	5.38	100	1500	●	21
	5.5	35/0.45	3.1	1.1	0.5	6.3	3.46	90	1500	●	28
	8.0	50/0.45	3.7	1.1	0.5	6.9	2.45	80	1500	●	42
	14.0	88/0.45	4.9	1.1	0.6	8.3	1.39	60	2000	●	63
	22.0	7/20/0.45	7.0	1.4	0.6	11.0	0.892	70	2000	●	85
	30.0	7/27/0.45	8.1	1.4	0.6	12.1	0.661	60	2000	●	139
	38.0	7/34/0.45	9.1	1.4	0.6	13.1	0.525	50	2500	●	162
フッ素樹脂線	0.5	19/0.18	0.9	0.25	-	1.4	40.7	1500	2000	●	7
	0.75	30/0.18	1.15	0.3	-	1.75	25.8	1500	2000	●	10
	1.25	50/0.18	1.5	0.3	-	2.1	15.5	1500	2000	●	15
	2.0	37/0.26	1.8	0.3	-	2.4	9.91	1500	2000	●	20
	3.5	45/0.32	2.6	0.3	-	3.2	5.38	1500	2000	●	31
	5.5	35/0.45	3.1	0.3	-	3.7	3.5	1500	2000	●	42

●許容電流はスズメッキ軟銅線（～150℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。

	導體構成			絶縁體厚さ(mm)	編組厚さ(mm)	標準仕上外徑(約） (mm)	導體抵抗（20℃最大） Ω/Km	絶縁抵抗（20℃最小） MΩ?Km	試験電圧(AC) V/min	許容電流(A)
	斷面積(mm2)	本數/素線徑(mm)	外徑(mm)
MKT線	0.75	30/0.18	1.1	0.55	0.25	2.6	160	10	2000	■	2.0
	1.25	50/0.18	1.5	0.55	0.3	3.2	86	10	2000	■	3.4
	2.0	37/0.26	1.8	0.55	0.3	3.5	65	10	2000	■	5.7
	3.5	45/0.32	2.5	0.55	0.3	4.4	30	10	2000	■	10.0
	5.5	35/0.45	3.1	0.55	0.4	5.3	18	10	2000	■	15.0
	8.0	7/7/0.45	3.7	0.55	0.4	5.9	12	10	2000	■	22.0

■許容電流はニッケル線（～400℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。

	導體構成			標準仕上外徑(約)(mm)	導體抵抗（20℃最大） Ω/Km	絶縁抵抗（20℃最小） MΩ?Km	試験電圧(AC) V/min	許容電流(A)
	斷面積(mm2)	本數/素線徑(mm)	外徑(mm)
CF線	0.3	12/0.18	0.7	1.8±15%	74.0	1.0	1000	▲	2.4
	0.5	20/0.18	0.9	2.0±15%	44.4	1.0	1000	▲	4.2
	0.75	30/0.18	1.1	2.2±15%	29.6	1.0	1000	▲	6.0
	1.25	50/0.18	1.5	2.6±15%	17.8	1.0	1000	▲	10.0
	2.0	37/0.26	1.8	3.1±15%	11.1	1.0	1000	▲	16.0
	3.5	66/0.26	2.4	3.9±15%	6.3	1.0	1000	▲	29.0

▲許容電流はニッケル覆銅線（28NPC）（～400℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
