補償導線
熱電対のリード線として用いられるものです。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 溫度センサー?溫度調節器 > 溫度センサー部品 > 補償導線
標準仕様
| 品名 | 商品 コード | 公稱斷面積 （mm2） | 心線構成 素線數/素線徑（mm） | 仕上外徑 （mm） | 使用 熱電対 | 許容差 (μV) |
被覆色（JIS區分2） JIS C 1610-1995 | ||
|---|---|---|---|---|---|---|---|---|---|
| 表面 被覆 | 極性色 | ||||||||
| WX-H ガラス被覆 |
WH050 WH075 WH125 WH200 |
0.5 0.75 1.25 2.0 |
7/0.3 30/0.18 4/0.65 7/0.65 |
1.7×3.4 1.9×3.9 2.4×4.7 2.8×5.5 |
K | ±100 | 青 | ＋ 赤 |
－ 白 |
| VX-G ビニール被覆 |
VG050 VG075 VG125 VG200 |
0.5 0.75 1.25 2.0 |
7/0.3 30/0.18 4/0.65 7/0.65 |
1.9×3.8 2.2×4.4 2.8×5.5 3.2×6.3 |
K | ±100 | 青 | ＋ 赤 |
－ 白 |
| TX-H ガラス被覆 |
TH050 TH125 |
0.5 1.25 |
7/0.3 4/0.65 |
1.7×3.4 2.4×4.7 |
T | ±100 | 茶 | ＋ 赤 |
－ 白 |
| TX-Ｇ ビニール被覆 |
TG050 TG125 |
0.5 1.25 |
7/0.3 4/0.65 |
1.9×3.8 2.8×5.5 |
T | ±100 | 茶 | ＋ 赤 |
－ 白 |
| RX-H ガラス被覆 |
RH050 RH200 |
0.5 2.0 |
7/0.3 7/0.65 |
1.7×3.4 2.8×5.5 |
R | ±60 | 黒 | ＋ 赤 |
－ 白 |
上記以外の特殊補償導線の注文も承ります。
熱電対のタイプに合わせたものをお選びください。

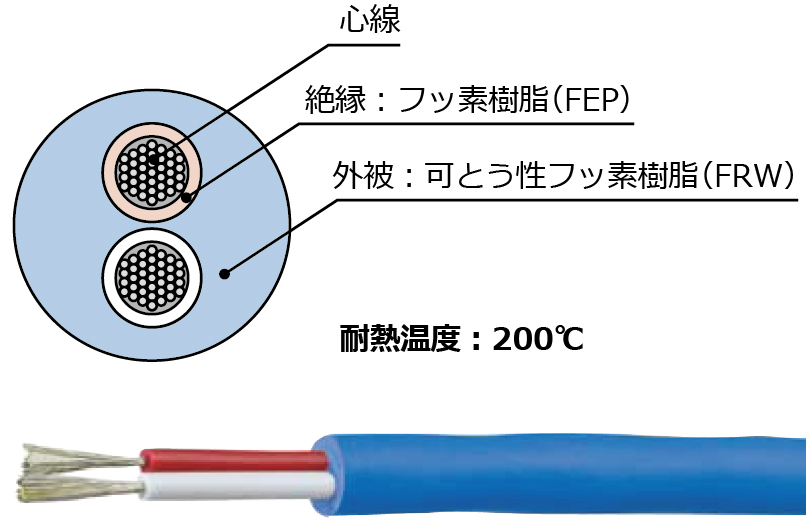

フレキシブル耐曲げ捻じれ性補償導線
| 商品コード | KXF020 | |
|---|---|---|
| 心線 | 熱電対の種類 | K |
| 公稱斷面積（SQ） | 0.2 | |
| 心線構成（本/mm） | 30/0.1 | |
| 心線外徑（mm） | 0.63 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.30 |
| 絶縁體外徑（約 mm） | 1.23 | |
| 外被 | 外被被覆厚（mm） | 0.80 |
| 仕上外徑（約 mm） | 4.1 | |
| 電気特性 | 耐電圧（V/min） | AC500 |
| 絶縁抵抗（MΩ?km） | 500以上 | |
| 概算質量（kg/km） | 31 | |
| 1巻 | 100m | |
| 耐熱溫度 | 200℃ | |
※Kタイプφ0.5シース熱電対（MAX200℃環境対応）に使用している補償導線です。詳細は こちら をご確認ください。

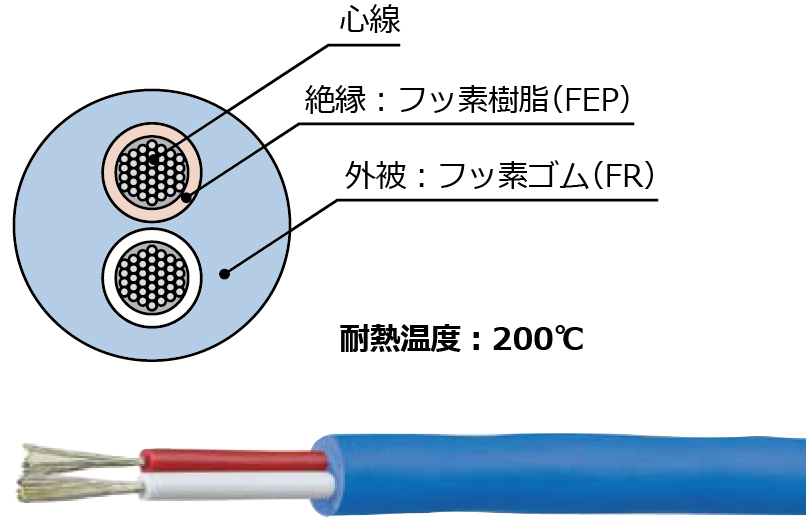

フレキシブル耐曲げ捻じれ性 UL 補償導線
| 商品コード | KXFUL020 | |
|---|---|---|
| 心線 | 熱電対の種類 | K |
| 公稱斷面積（SQ） | 0.2 | |
| 心線構成（本/mm） | 30/0.1 | |
| 心線外徑（mm） | 0.63 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.3 |
| 絶縁體外徑（約 mm） | 1.23 | |
| 外被 | 外被被覆厚（mm） | 0.8 |
| 仕上外徑（約 mm） | 4.1 | |
| 電気特性 | 耐電圧（V/min） | AC1500 |
| 絶縁抵抗（MΩ?km） | 1500以上 | |
| 概算質量（kg/km） | 29 | |
| 1巻 | 153m | |
| 耐熱溫度 | 200℃ | |
| 規格 | UL | |
| 備考 | RoHS2指令対応品 | |
フッ素樹脂（FEP）補償導線
| 商品コード | K16-7-509-UL |
|---|---|
| 熱電対の種類 | K |
| 仕様 | AWG＃16 |
| 0.7級（1.52mm） | |
| 1.25sq相當 | |
| 色 | 黃色 |
| 最高使用溫度 | 204℃ |
| 規格 | ASTM規格準拠 |
熱電対の種類に合わせたものをお選びください。
