プラグヒーター

プラグヒーターには、水用?油用?洗浄液用があり、加熱槽の側面などに挿入口を設けて差し込み、ねじ止めするだけで使用することができます。

特長

槽に入った液體を直接加熱するヒーターです。
水加熱用シース材は銅製ニッケルメッキ仕上げ、SUS316L製、SUS304製が
あります。
油加熱用シース材は鉄製ニッケルメッキ仕上げ、SUS316L製、SUS304製が
あります。
超音波洗浄液加熱用シース材はSUS304製があります。

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

使用上の注意
水加熱用　HP型プラグヒーター（シース材質：銅パイプニッケルメッキ仕上げ）
油加熱用　OP型プラグヒーター（シース材質：鉄パイプニッケルメッキ仕上げ）
油?水加熱用　SOP型プラグヒーター（プラグ部材質：SUS304製、シース材質：SUS316L製）
洗浄液加熱用　TP型プラグヒーター（シース材質：SUS304製）
超音波洗浄液加熱用　UTP型プラグヒーター（シース材質：SUS304製）

使用上の注意

管用平行めねじＧ（ＰＦ）をご使用ください。Ｒｐ（ＰＳ）とは寸法の許容差が違うため、組み合わせはできません。
リード線には耐熱電線を使用し、先端部は圧著端子でカシメてからプラグ端子に確実に取付けてください。
発熱部はスケール(水垢、炭化物)が付著しますので、定期的に點検し、清掃してから使用してください。
発熱部を空気中に露出させないでください。空焼きは早期斷線するばかりでなく火災の原因になります。

このページの先頭へ

水加熱用　HP型プラグヒーター（シース材質：銅パイプニッケルメッキ仕上げ）

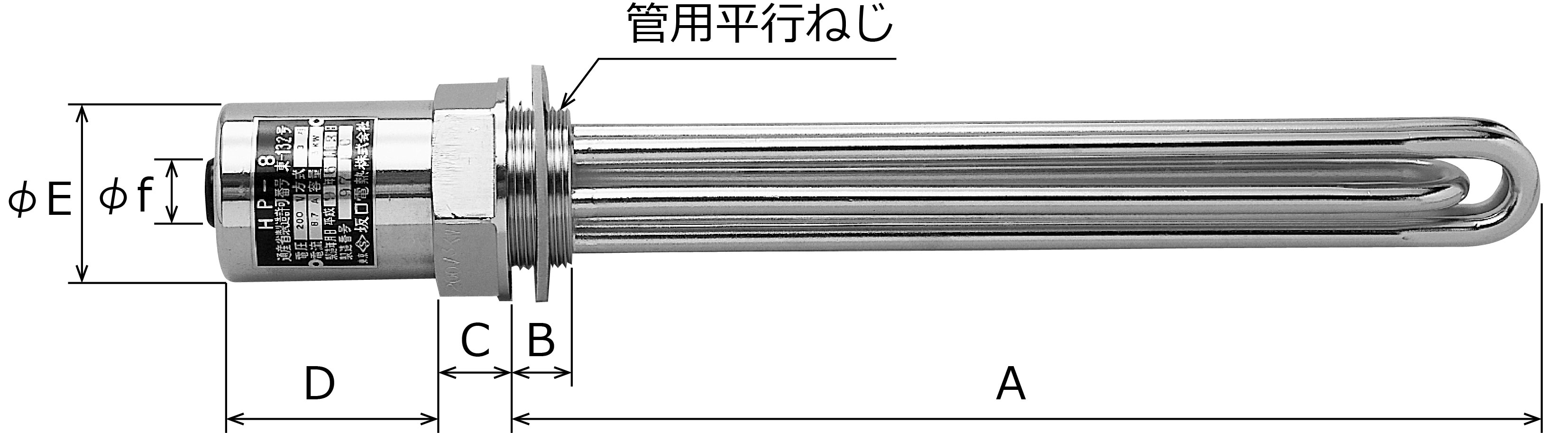

形狀

HP型プラグヒーター畫像

ナットは別売りになります

標準仕様

(単位 mm)
商品コード	電圧	容量	管用平行ねじ	Ａ	Ｂ	Ｃ	Ｄ	φＥ	φf
HP1	単相 100 / 200 V	1kw	G1_1/4	200	25	22	60	φ47.3	φ12
HP2	単相 100 / 200 V	2kw	G1_1/4	250
HP3	単相 100 / 200 V	3kw	G1_1/4	430
HP6	単相 / 三相 200 V	1kw	G1_1/2	200	18	21	60.7	φ52	φ12
HP7	単相 / 三相 200 V	2kw	G1_1/2	250
HP8	単相 / 三相 200 V	3kw	G1_1/2	300
HP9	単相 / 三相 200 V	4kw	G2	350	21	23	67	φ68	φ16
HP10	単相 / 三相 200 V	5kw	G2	400
HP11	単相 / 三相 200 V	6kw	G2	500
HP12	単相 / 三相 200 V	10kw	G2	650
HP13	単相 / 三相 200 V	15kw	G2	800

?HP1~HP3は出荷時200Vで結線しています。100Vでご使用の場合は、付屬の短絡バーをご使用ください(a図參照)。

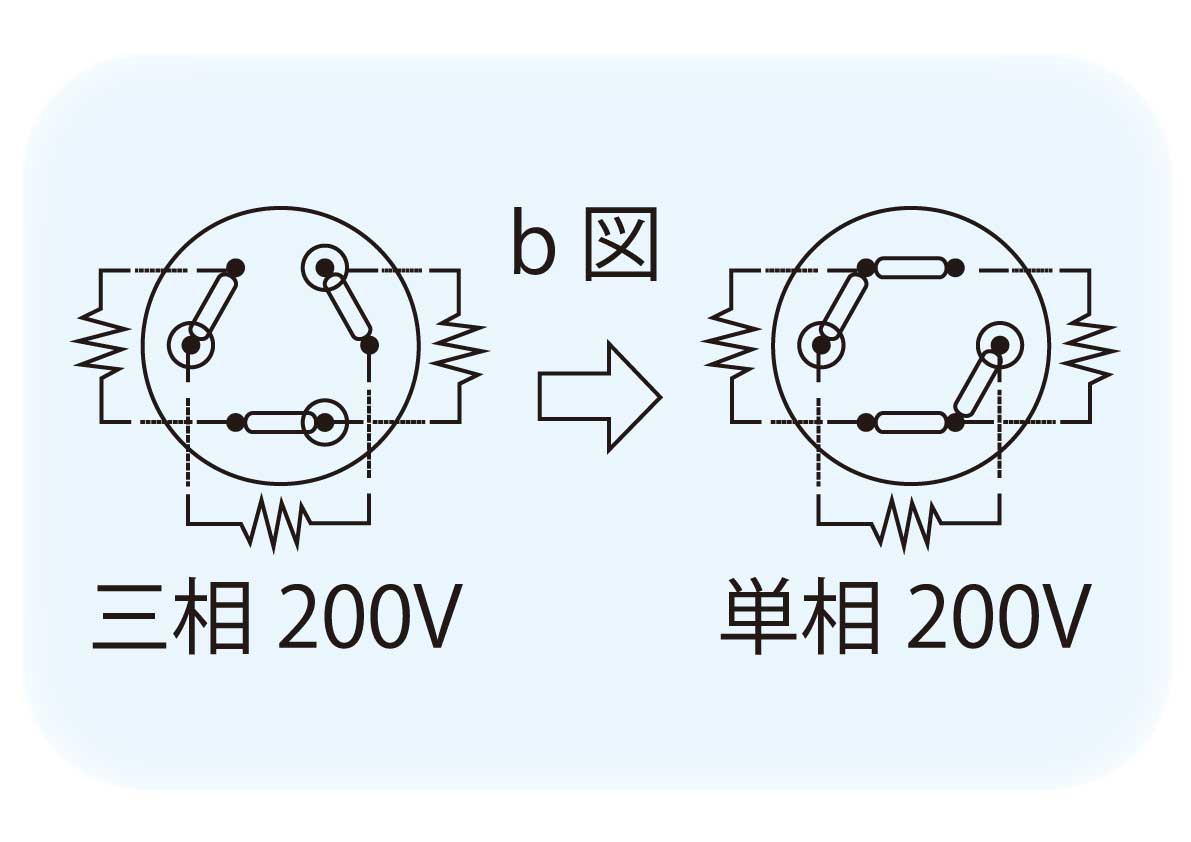

?HP6～HP13は出荷時三相200Vで結線しています。単相200Vでご使用の場合は付屬の短絡バーをご使用ください(b図參照)。

結線図

HP型プラグヒーター畫像　

このページの先頭へ

油加熱用　OP型プラグヒーター（シース材質：鉄パイプニッケルメッキ仕上げ）

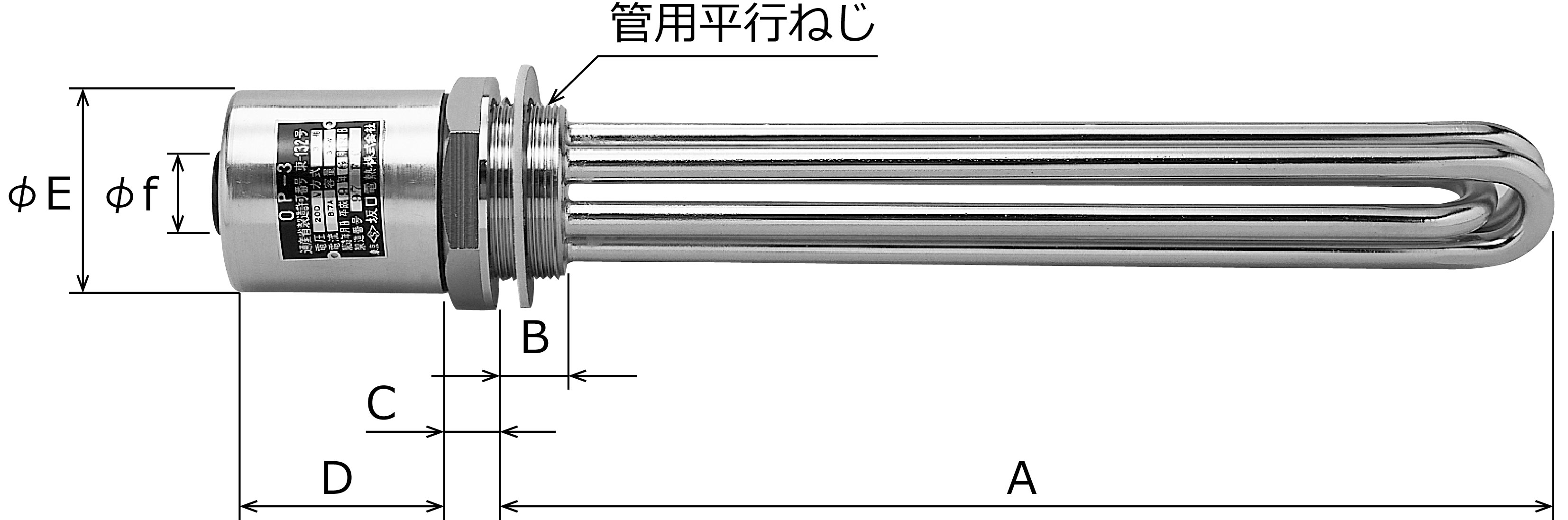

形狀

油加熱用　OP型プラグヒーター

ナットは別売りになります

標準仕様

(単位 mm)
商品コード	電圧	容量	管用平行ねじ	Ａ	Ｂ	Ｃ	Ｄ	φＥ	φf
OP1	単相 / 三相 200 V	1kw	G1_1/2	250	23	15	60.7	φ52	φ12
OP2	単相 / 三相 200 V	2kw	G2	300			67	φ68	φ16
OP3	単相 / 三相 200 V	3kw	G2	350
OP4	単相 / 三相 200 V	4kw	G2	450
OP5	単相 / 三相 200 V	5kw	G2	600
OP6	単相 / 三相 200 V	6kw	G2	750

?出荷時は三相200Vで結線しています。単相200Vでご使用の場合は付屬の短絡バーをご使用ください。(b図參照)

結線図

　 HP型プラグヒーター畫像

このページの先頭へ

油?水加熱用　SOP型プラグヒーター（プラグ部材質：SUS304製、シース材質：SUS316L製）

形狀

SOP型プラグヒーター寸法図

ナットは別売りになります

標準仕様

(単位 mm)
商品コード	電圧	容量	管用平行ねじ	Ａ	Ｂ	Ｃ	Ｄ	φＥ	φf
SOP1	単相 / 三相 200 V	1kw	Ｇ1_1/2	250	23	15	60.7	φ52	φ12
SOP2	単相 / 三相 200 V	2kw	Ｇ２	300	23	15	67	φ68	φ16
SOP3	単相 / 三相 200 V	3kw	Ｇ２	350
SOP4	単相 / 三相 200 V	4kw	Ｇ２	450
SOP5	単相 / 三相 200 V	5kw	Ｇ２	600
SOP6	単相 / 三相 200 V	6kw	Ｇ２	750

?出荷時は三相200Vで結線しています。単相200Vでご使用の場合は付屬の短絡バーをご使用ください。(b図參照)

結線図

　 HP型プラグヒーター畫像

このページの先頭へ

洗浄液加熱用　TP型プラグヒーター（シース材質：SUS304製）

形狀

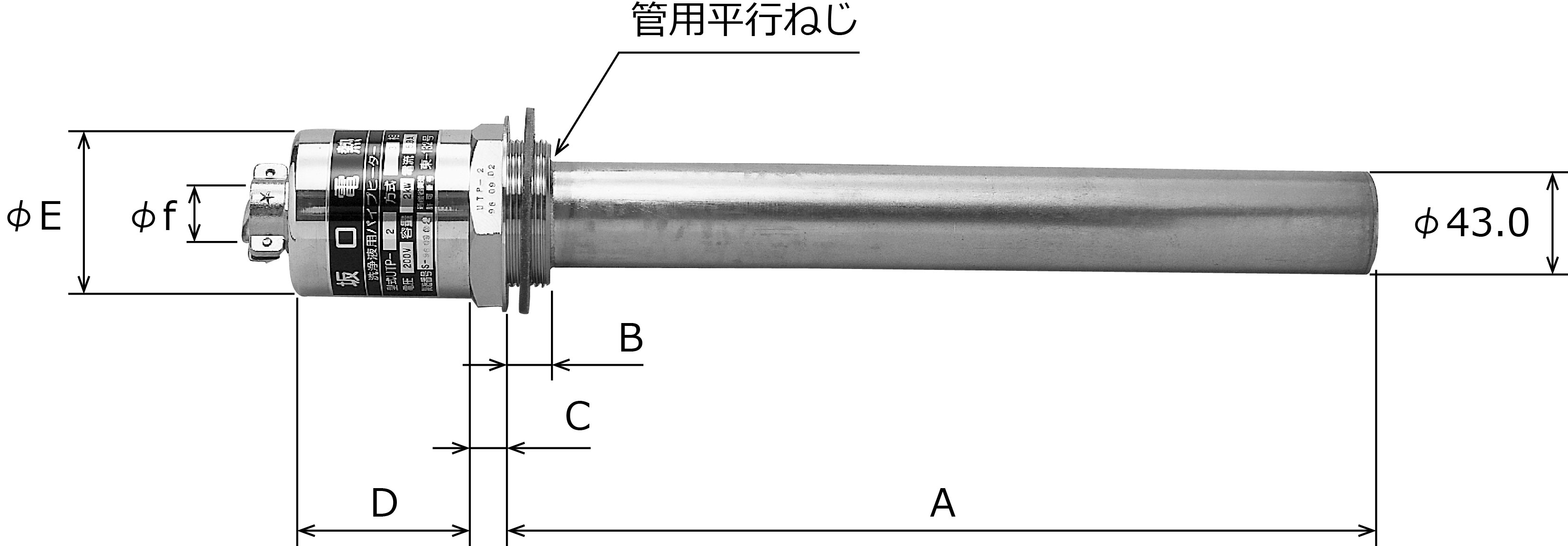

TPプラグヒーター寸法図

ナットは別売りになります

標準仕様

(単位 mm)
商品コード	電圧	容量	管用平行ねじ	Ａ	Ｂ	Ｃ	Ｄ	φＥ	φf
TP1	三相 200 V	1kw	G2	300	27	27	67	φ67	φ19
TP2	三相 200 V	2kw	G2	350
TP3	三相 200 V	3kw	G2	400
TP4	三相 200 V	4kw	G2	500
TP5	三相 200 V	5kw	G2	650
TP6	三相 200 V	6kw	G2	780

このページの先頭へ

超音波洗浄液加熱用　UTP型プラグヒーター（シース材質：SUS304製）

UTP型プラグヒーターは、超音波洗浄の際に生じる振動に耐えられるように、ヒーター內部を固定化して耐久性を保持しています。

形狀

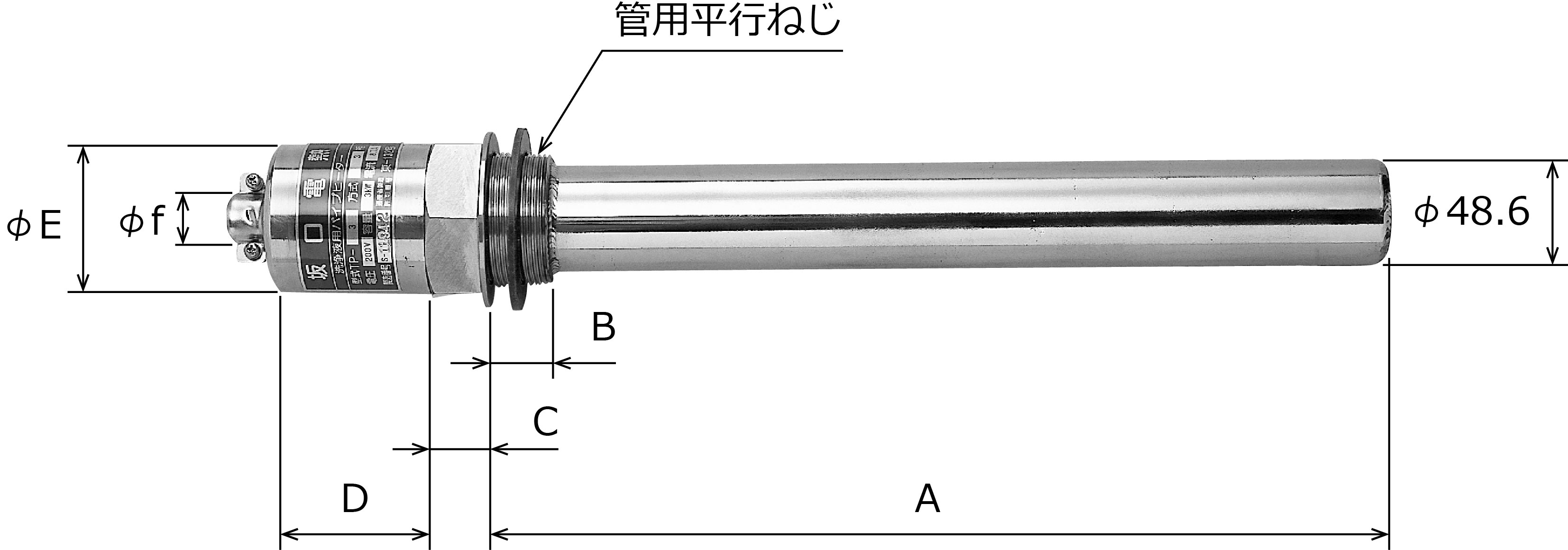

TPプラグヒーター寸法図

ナットは別売りになります

仕様　［全品受注生産］

(単位 mm)
商品コード	電圧	容量	管用平行ねじ	Ａ	Ｂ	Ｃ	Ｄ	φＥ	φf
UTP1	三相 200 V	1kw	G2	300	17	14.5	67	φ67	φ19
UTP2	三相 200 V	2kw	G2	350
UTP3	三相 200 V	3kw	G2	400
UTP4	三相 200 V	4kw	G2	500
UTP5	三相 200 V	5kw	G2	650
UTP6	三相 200 V	6kw	G2	780
