600℃対応【5mm×5mm】マイクロセラミックヒーター（MC0505）

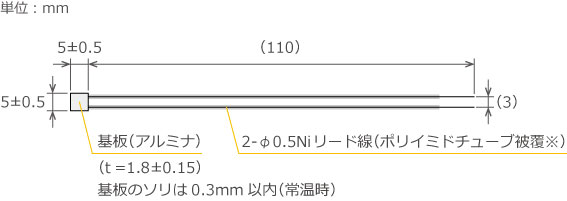

形狀

　

※ポリイミドチューブの耐熱溫度は300℃以下です。
　300℃以上の高溫でご使用の場合は、ポリイミドチューブを外して、
　別売品のセラミックチューブまたはセラミックR礙子と交換してください。

標準仕様

商品コード	MC0505	容量(常溫時)	15W±25%
寸法(±0.5)	5mm×5mm	ワット密度(常溫時)	60W/cm2
リード線ピッチ	(3)mm	最高使用溫度	600℃
電圧(AC)	15V

備考
1）高ワット密度で昇溫速度が速いので、 溫度制御してご使用ください。

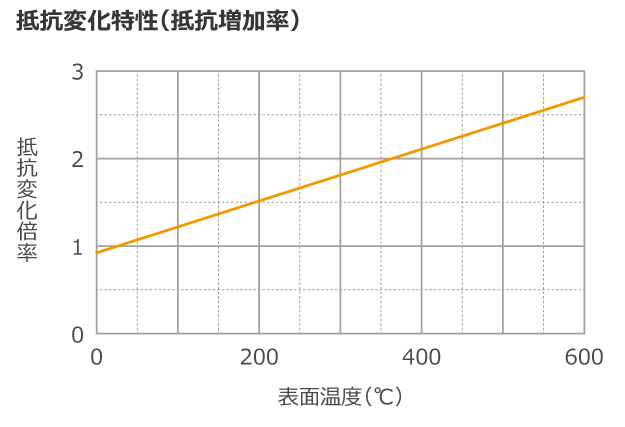

2）容量は常溫時の値のため、溫度上昇によって変化します。ご使用の際は、抵抗変化特性を參考にしてください。

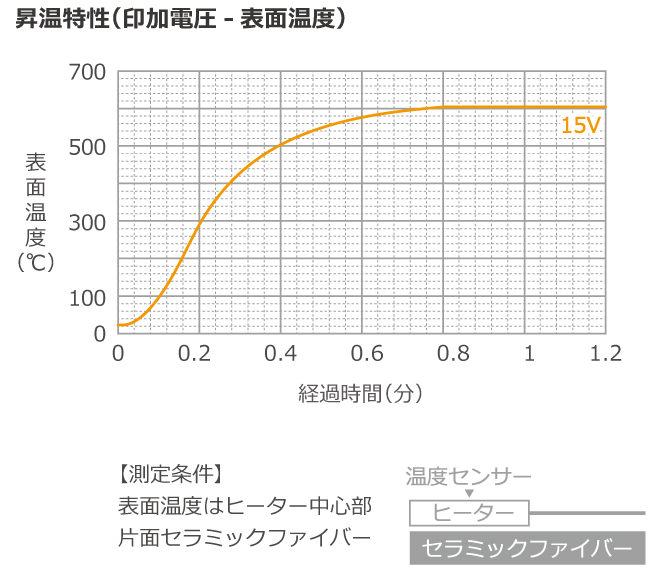

參考特性

• 被加熱物に接觸させてご使用になる場合には、必ず緩衝斷熱材（セラミックファイバーブランケット等）で熱による被加熱物のソリ等を吸収させるようにしてください（詳細については下記取扱説明書をご參照ください）
• 昇溫、降溫は短時間で作動します。ヒーター及び周辺部や絶縁物に負擔をかけないように昇溫速度や降溫速度を緩やかにした使い方をお薦めします。(昇溫速度は100℃/分 、降溫速度は200℃/分以下が理想的です）
• 常溫以下、低溫雰囲気から加熱する場合は、ヒーター抵抗値が減少しているため容量密度が増大していますので、定格電圧で印加しますとヒーターが斷線する恐れがあります。電圧調整器等を使用して、低電圧から徐々に電圧を上げて加熱してください。
• アルミナ基板の耐熱衝撃性（急激な溫度変化にどこまで耐えられるか）は約200℃です。ヒーター表面に、急激かつ大きな溫度差が生じないよう、ご注意ください。
• 交流電源をお使いください。
• 溫度調節する場合、弊社のSCR-SHQ-A2 溫度調節器をお薦めします。當該器は、傾斜制御も可能です。
