M型フレキヒーター
M型フレキヒーターは、フレキシブル性に富んでいますので、手作業で簡単に曲げ、巻き加工ができます。
パイプラインをはじめ複雑な形狀をした裝置などに添わせて加熱することができ、各産業分野で使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > フレキヒーター > M型フレキヒーター

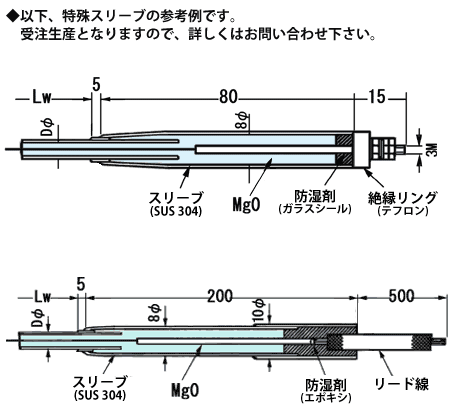

形狀
ヒーター形狀  |
 |
標準規格品?。ㄍ护悉铯粓R著端子付）
| 型番 | 電圧 | 容量 | 外徑 | ヒーター長 | w／cm2 | コード |
|---|---|---|---|---|---|---|
| 1M-200 | 100V | 200 | 1.0 | 1700 | 3.7 | 1M200 |
| 1M-300 | 300 | 1.28 | 1800 | 4.1 | 1M300 | |
| 1M-500 | 500 | 1.6 | 1700 | 5.9 | 1M500 | |
| 1M-1000 | 1000 | 2.3 | 2360 | 5.9 | 1M1000 | |
| 1M-1500 | 1500 | 3.2 | 2600 | 5.7 | 1M1500 | |
| 1M-2000 | 2000 | 4.8 | 3200 | 4.1 | 1M2000 ※ | |
| 1M-3000 | 3000 | 4.8 | 2220 | 9.0 | 1M3000 ※ | |
| 2M-500 | 200V | 500 | 1.0 | 2700 | 5.9 | 2M500 |
| 2M-1000 | 1000 | 1.6 | 3530 | 5.6 | 2M1000 | |
| 2M-1500 | 1500 | 2.0 | 3280 | 7.3 | 2M1500 | |
| 2M-2000 | 2000 | 2.3 | 4710 | 5.9 | 2M2000 | |
| 2M-3000 | 3000 | 3.2 | 5700 | 5.2 | 2M3000 | |
| 2M-4000 | 4000 | 4.8 | 6200 | 4.3 | 2M4000 ※ | |
| 2M-5000 | 5000 | 4.8 | 5400 | 6.1 | 2M5000 ※ |
※印は特注扱いになります。
●フレキヒーターの取り付け固定には、伝熱セメントをおすすめします。
●最高使用溫度：シース表面で600℃以?xún)?nèi)。(ただし、スリーブ部は200℃以下でご使用ください)
參考資料（抵抗表）
| 外形項目 | 1.0mm | 1.28mm | 1.6mm | 2.0mm | 2.3mm | 3.2mm | 4.8mm |
|---|---|---|---|---|---|---|---|
| 抵抗値 | 28Ω/m | 17Ω/m | 11Ω/m | 7.8Ω/m | 4.15Ω/m | 2.4Ω/m | 1.5Ω/m |
| 発熱線徑 | 0.22φ | 0.29φ | 0.35φ | 0.43φ | 0.57φ | 0.68φ | 0.92φ |
