小型窒化アルミヒーター(ワトローウルトラミック）

標準仕様

形狀(PDF)	寸法(mm)			電圧 (V)	容量 (W)	W密度 (W/?)	リード線 出し方向(※)	商品コード
	タテ	ヨコ	厚さ
正方形	25	25	2.5	240	900	144	橫	WALN-1
	50	50	3.0	240	1938	77	橫	WALN-2
	25	25	2.5	120	150	24	橫	WALN-3
	19	19	2.5	120	200	55	橫	WALN-4
	15	15	2.5	48	150	66	橫	WALN-5
	12	12	2.5	48	200	138	橫	WALN-6
	8	8	3.0	12	21.6	34	上	WALN-7

※リード線出し方向：[橫]短い寸法方向から橫出し　[上]上部から
　[ヒーターリード線]フッ素樹脂被覆電線 300mmL　[內蔵熱電対]K型熱電対(黃+/赤-) 300mmL

形狀(PDF)	寸法(mm)			電圧 (V)	容量 (W)	W密度 (W/?)	リード線 出し方向(※)	商品コード
	タテ	ヨコ	厚さ
長方形	25	15	2.5	120	580	155	橫	WALN-8
	50	10	2.5	120	582	116	橫	WALN-9
	50	10	2.5	240	770	154	橫	WALN-10
	50	25	2.5	240	1453	116	橫	WALN-11
	75	25	2.5	240	1455	77	橫	WALN-12
	25	15	2.5	120	180	48	橫	WALN-13
	50	25	2.5	120	100	8	橫	WALN-14

※リード線出し方向：[橫]短い寸法方向から橫出し　[上]上部から
　[ヒーターリード線]フッ素樹脂被覆電線 300mmL　[內蔵熱電対]K型熱電対(黃+/赤-) 300mmL

形狀(PDF)	寸法(mm)			電圧 (V)	容量 (W)	W密度 (W/?)	リード線 出し方向(※)	商品コード
	外徑	內徑	厚さ
リング	38	29	3.0	120	733	155	上	WALN-15
	77.5	59	3.0	240	770	38	上	WALN-16
	25.4	―	2.5	120	300	59	橫	WALN-17★

★WALN-17は無垢ディスク型

※リード線出し方向：[橫]短い寸法方向から橫出し　[上]上部から
　[ヒーターリード線]フッ素樹脂被覆電線 300mmL　[內蔵熱電対]K型熱電対(黃+/赤-) 300mmL

形狀(PDF)	寸法(mm)				電圧 (V)	容量 (W)	W密度 (W/?)	リード線 出し方向(※)	商品コード
	タテ	ヨコ	厚さ	中央穴
正方形(穴付き)	12	12	2.5	Φ3	24	100	69	橫	WALN-18
	25	25	2.5	Φ5	120	800	128	橫	WALN-19
	50	50	3.0	Φ5	240	1500	60	橫	WALN-20

※リード線出し方向：[橫]短い寸法方向から橫出し　[上]上部から
　[ヒーターリード線]フッ素樹脂被覆電線 300mmL　[內蔵熱電対]K型熱電対(黃+/赤-) 300mmL

標準仕様

形狀(PDF)	寸法(mm)			電圧 (V)	容量 (W)	W密度 (W/?)	リード線 出し方向(※)	商品コード
	タテ	ヨコ	厚さ
正方形	25	25	2.5	240	967	144	橫	WALN-1H
	50	50	3.0	240	1938	77	橫	WALN-2H
	25	25	2.5	120	150	24	橫	WALN-3H
正方形	19	19	2.5	120	200	55	橫	WALN-4H
	15	15	2.5	48	150	66	橫	WALN-5H
	12	12	2.5	48	200	138	橫	WALN-6H
	8	8	3.0	12	21.6	34	上	WALN-7H

※リード線出し方向：[橫]短い寸法方向から橫出し　[上]上部から
　[ヒーターリード線]フッ素樹脂被覆電線 300mmL　[內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
※形狀は、400℃タイプと同等です。

形狀(PDF)	寸法(mm)			電圧 (V)	容量 (W)	W密度 (W/?)	リード線 出し方向(※)	商品コード
	タテ	ヨコ	厚さ
長方形	25	15	2.5	120	580	155	橫	WALN-8H
	50	10	2.5	120	582	116	橫	WALN-9H
	50	10	2.5	240	775	155	橫	WALN-10H
	50	25	2.5	240	1453	116	橫	WALN-11H
	75	25	3.0	240	1455	77	橫	WALN-12H
	25	15	2.5	120	180	48	橫	WALN-13H
	50	25	2.5	120	100	8	橫	WALN-14H

※リード線出し方向：[橫]短い寸法方向から橫出し　[上]上部から
　[ヒーターリード線]フッ素樹脂被覆電線 300mmL　[內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
※形狀は、400℃タイプと同等です。

形狀(PDF)	寸法(mm)			電圧 (V)	容量 (W)	W密度 (W/?)	リード線 出し方向(※)	商品コード
	外徑	內徑	厚さ
リング	38	29	3.0	120	733	155	上	WALN-15H
	77.5	59	3.0	240	770	38	上	WALN-16H
	25.4	―	2.5	120	300	59	橫	WALN-17H★

★WALN-17Hは無垢ディスク型

※リード線出し方向：[橫]短い寸法方向から橫出し　[上]上部から
　[ヒーターリード線]フッ素樹脂被覆電線 300mmL　[內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
※形狀は、400℃タイプと同等です。

形狀(PDF)	寸法(mm)				電圧 (V)	容量 (W)	W密度 (W/?)	リード線 出し方向(※)	商品コード
	タテ	ヨコ	厚さ	中央穴
正方形(穴付き)	12	12	2.5	Φ3	24	100	69	橫	WALN-18H
	25	25	2.5	Φ5	120	800	128	橫	WALN-19H
	50	50	3.0	Φ5	240	1500	60	橫	WALN-20H

※リード線出し方向：[橫]短い寸法方向から橫出し　[上]上部から
　[ヒーターリード線]フッ素樹脂被覆電線 300mmL　[內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
※形狀は、400℃タイプと同等です。

特性

窒化アルミ基板の熱的特性
熱伝導率	150(W/mK)
熱膨張係數(CTE)	4.5(ppm/℃)
窒化アルミ基板の物理的特性
密度	3.2(g/?)
硬度	1050(Hv@500g)
曲げ強度	>250(MPa)
窒化アルミヒーターの電気的特性
電圧	12V～240V
リーク電流	<0.1mA
誘電率	8.9
絶縁耐圧	15KV/mm

參考特性

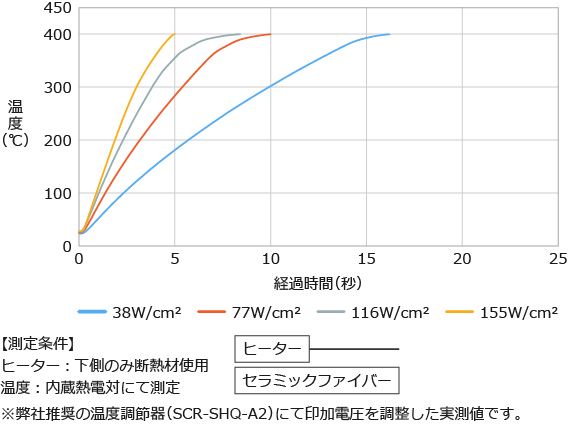

【400℃仕様】Ｗ密度別 昇溫特性

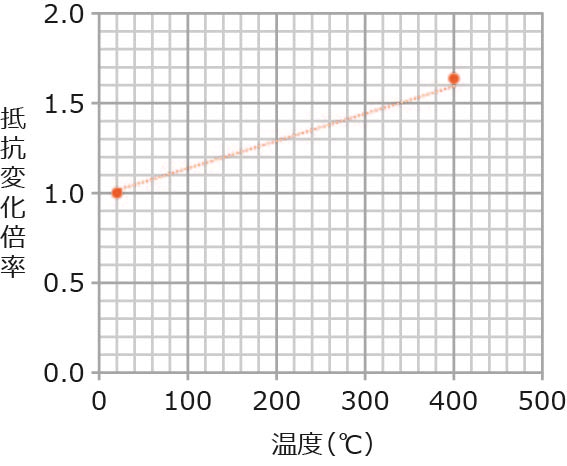

【400℃仕様】抵抗変化特性

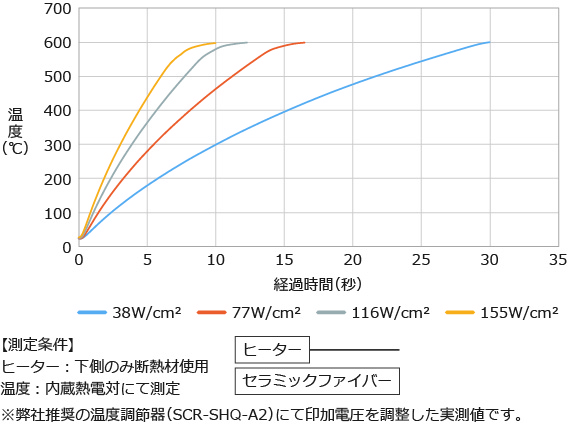

【600℃仕様】Ｗ密度別 昇溫特性

【600℃仕様】抵抗変化特性

【使用上のご注意】

• ヒーターの最高使用溫度は、それぞれ400℃もしくは600℃です。
  上記溫度を超える環境で使用される場合は、弊社営業擔當にご相談ください。
• フッ素樹脂リード線の周囲溫度は200℃以下にしてください。
• 溫度調節は必ず內蔵熱電対にてお願い致します。極性は、黃色(+)、赤色(-)となります。
• ヒーターは、W密度が大きいため短時間で昇溫します。
  スライダック等で電圧調整、または溫度調節器を使用して溫度管理をしてください。
• 弊社が推奨する溫度調節器は、SCR-SHQ-A2、SCR-S30-SQ-EZです。
• 200℃以上で使用する際は、スプリングクリップやねじで固定してください。
  その際はマイカスペーサーを挾み込む構造を推奨致します。

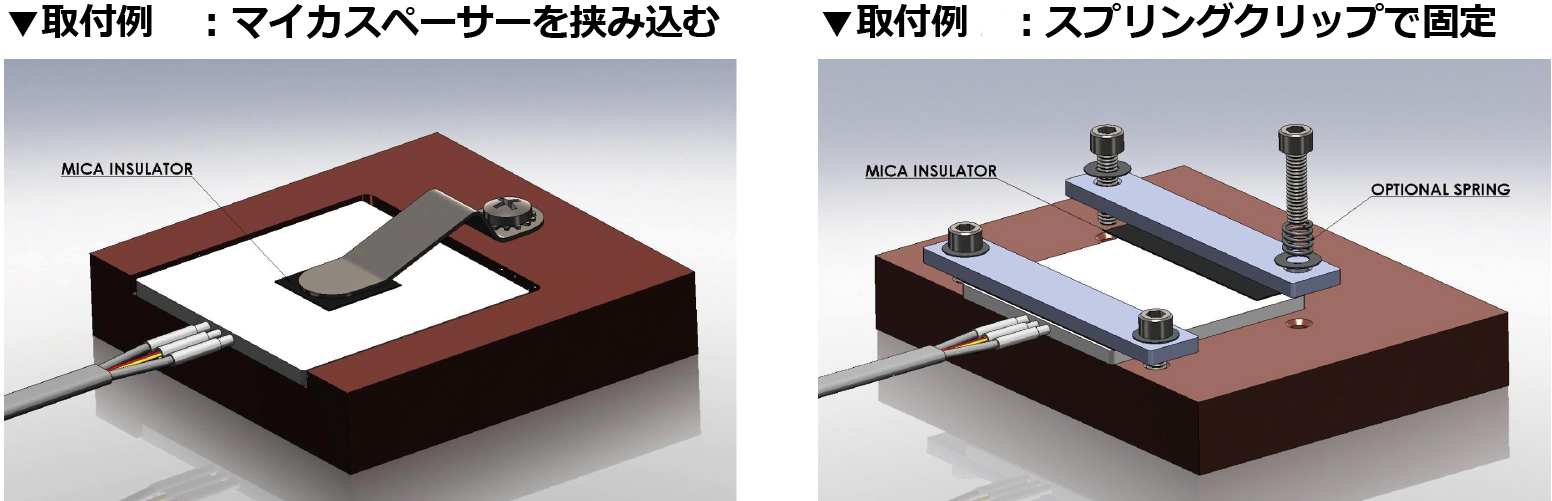

  取付例は下記ご參照ください。

(拡大)
