HI-SD ROD カートリッジヒーター

ご使用上の注意

• 穴加工した金型やホットプレートにHI-SDロッドカートリッジヒーターを挿入して使用する場合は、ヒーター外徑と穴徑とのクリアランスをできるだけ小さくして加熱してください。
• 穴加工は、穴精度を密にするためにリーマ加工を施し、加工後、表面の洗浄処理を十分に行い、油分等をきれいに除去してからヒーターを挿入してご使用ください。
• 表面溫度400℃以下でご使用いただくことにより、高絶縁性を保持します。
• セットビス（セットスクリュー?いもねじ）による締め付けの際には、製品內部の構成部品にダメージを與えるような締め付けは、製品を破損する恐れがありますので、ご注意ください。
  詳細內容につきましては、弊社営業擔當にご相談ください。

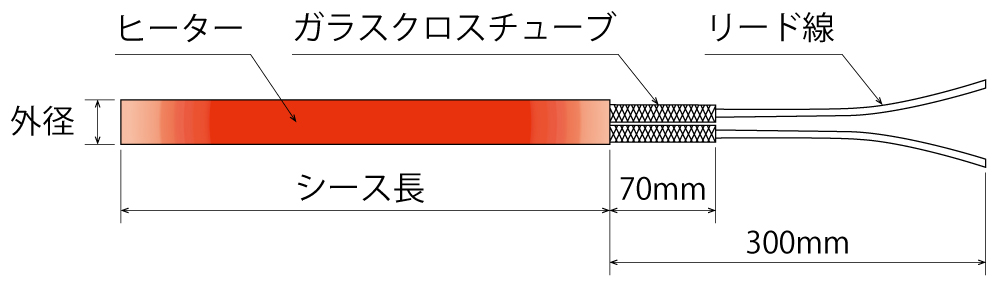

形狀

外徑	5mmφ　　6mmφ　　8mmφ　　10mmφ　　12mmφ　　14mmφ　　16mmφ
実効徑（最大徑）	外徑　-0.05mm 外徑　-0.15mm
シース長公差	±2%（最小値±2.4mm）
容量公差	100W迄±15%　　1000W迄±10%　　（冷間抵抗値換算）
リード線耐熱溫度	200℃

標準仕様

※表記のある製品は、在庫がなくなり次第受注生産品となります。
☆表記のある製品は、受注生産品となります。
下記以外の寸法や高溫仕様も承ります。弊社営業擔當にお?dú)葺Xにお問い合わせください。

外徑	型番	シース長（L）	電圧（V）	容量（W）	ワット密度（W/cm2）
5φ	05041004 　05051006 　05052006 　05071008 ☆05072008	40 50 50 70 70	110 110 220 110 220	40 60 60 80 80	8.7 9.8 9.8 9.3 9.3
	☆05101020 ☆05102024 ※05121020 ☆05122024 ☆05141025 ☆05142025	100 100 120 120 140 140	110 220 110 220 110 220	200 240 200 240 250 250	15 18 12 15 13 13
6φ	06031005 　06041006 　06041012 　06061007	30 45 45 60	110 110 110 110	50 60 120 75	14 9.4 19 8.8
	06071010 ☆06072010 ☆06091018 ☆06091024 　06092024	75 75 90 90 90	110 220 110 110 220	100 100 180 240 240	8.8 8.8 13 17 17
	06101020 　06102024 　06121020 　06122030	100 100 120 120	110 220 110 220	200 240 200 300	13 15 10 15
8φ	08051005 　08061010 　08061020 　08071015	50 60 60 75	110 110 110 110	50 100 200 150	5.1 8.8 18 10
	08101020 　08102020 ☆08101030 　08102030	100 100 100 100	110 220 110 220	200 200 300 300	9.3 9.3 14 14
	08121030 　08122030 ☆08151035 　08152035	120 120 150 150	110 220 110 220	300 300 350 350	12 12 10 10
※表記のある製品は、在庫がなくなり次第受注生産品となります。(納期等につきましては弊社営業擔當にお問い合わせください) ☆表記のある製品は、受注生産品となります。 上記以外の寸法や高溫仕様も承ります。
外徑	型番	長さ（L）	電圧（V）	容量（W）	ワット密度（W/cm2）
10φ	10041012 　10061012 　10081018 　10081024 　10082018	40 60 80 80 80	110 110 110 110 220	120 120 180 240 180	13 8.5 8.8 12 8.8
	☆10101012 　10101024 ☆10102015 　10102025	100 100 100 100	110 110 220 220	120 240 150 250	4.5 9.0 5.6 9.3
	☆10121025 ☆10122025 　10151030 ☆10152025 　10152036	120 120 150 150 150	110 220 110 220 220	250 250 300 250 360	7.6 7.6 7.0 5.9 8.5
	10201030 　10202030 　10202040 　10251040 ※10252040 　10252050	200 200 200 250 250 250	110 220 220 110 220 220	300 300 400 400 400 500	5.2 5.2 6.9 5.4 5.4 6.8
12φ	☆12041012 　12061015 ☆12081012 　12081024 　12082024	40 60 80 80 80	110 110 110 110 220	120 150 120 240 240	11 8.8 4.9 9.8 9.8
	12101020 ☆12101036 ※12102015 　12102025	100 100 100 100	110 110 220 220	200 360 150 250	6.2 11 4.7 7.8
	☆12121025 ☆12122030	120 120	110 220	250 300	6.3 7.6
	12151030 　12152025 　12152036	150 150 150	110 220 220	300 250 360	5.9 4.9 7.1
	12201025 　12202030 　12202040 　12202050	200 200 200 200	110 220 220 220	250 300 400 500	3.6 4.3 5.7 7.2
	※12251040 ☆12252025 　12252050	250 250 250	110 220 220	400 250 500	4.5 2.8 5.7
	12301040 　12302040 ☆12302060	300 300 300	110 220 220	400 400 600	3.7 3.7 5.6
※表記のある製品は、在庫がなくなり次第受注生産品となります。(納期等につきましては弊社営業擔當にお問い合わせください) ☆表記のある製品は、受注生産品となります。 上記以外の寸法や高溫仕様も承ります。
外徑	型番	長さ（L）	電圧（V）	容量（W）	ワット密度（W/cm2）
14φ	14041015 　14042020 　14061015 　14062020 ☆14081020 ☆14082025	40 40 60 60 80 80	110 220 110 220 110 220	150 200 150 200 200 250	12 16 7.6 10 7.0 8.7
	☆14101025 ☆14102025 ☆14121025 ☆14122030	100 100 120 120	110 220 110 220	250 250 250 300	6.7 6.7 5.4 6.5
	※14151030 ☆14152030 ☆14201040 ☆14202040	150 150 200 200	110 220 110 220	300 300 400 400	5.0 5.0 4.9 4.9
	☆14251050 ☆14252050 ☆14301050 ☆14302070	250 250 300 300	110 220 110 220	500 500 500 700	4.8 4.8 4.0 5.6
16φ	※16081020 ☆16082020 　16101030 　16102030 ※16151040 　16152050	80 80 100 100 150 150	110 220 110 220 110 220	200 200 300 300 400 500	6.1 6.1 7.0 7.0 5.9 7.4
	☆16201050 　16202070 　16202100 ☆16252050 ☆16252080 ☆16282085 ☆16302060 ☆16302100	200 200 200 250 250 280 300 300	110 220 220 220 220 220 220 220	500 700 1kw 500 800 850 600 1kw	5.4 7.5 10.8 4.2 6.8 7.2 4.2 7.0

※表記のある製品は、在庫がなくなり次第受注生産品となります。
☆表記のある製品は、受注生産品となります。
上記以外の寸法や高溫仕様も承ります。弊社営業擔當にお?dú)葺Xにお問い合わせください。

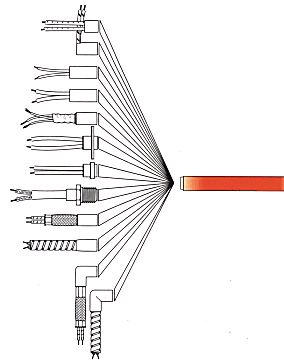

豊富なリードバリエーション

リードバリエーション各種
